MOS:拆解报告：努比亚红魔27W USB PD氘锋移动电源快充版10000mAh

2020年3月12日，红魔5G手机正式发布，搭载了全球首发144Hz刷新率超竞屏、LPDDR516GB超大运行内存、高通骁龙865双模5G移动平台，并推出了骇客黑、火星红、赛博霓虹、氘锋透明四种配色版本。

与此同时，努比亚官方还上架了一批全新的配件，其中就包括27W和45W两款氘锋移动电源，目前充电头网已经拿到了27W这款。这款内置10000mAh电芯，配备1A1C两个快充接口，其中USB-C口支持18W输入以及27W输出。接下来充电头网就为大家带来红魔10000mAh氘锋移动电源快充版的详细拆解。

一、红魔10000mAh氘锋移动电源快充版外观

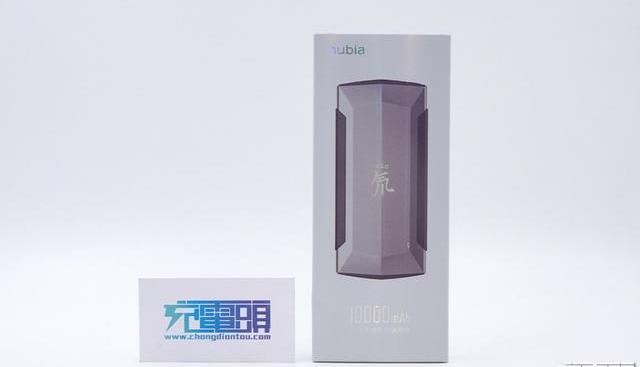

这款产品采用浅灰色包装盒，正面印着产品的外观图片，左上角为nubia的logo，下方印着10000mAh氘锋移动电源快充版字样。

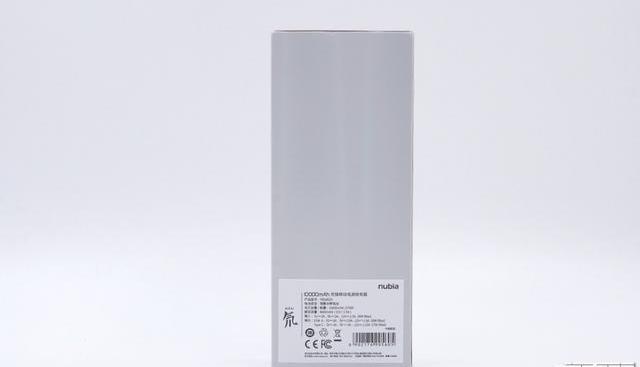

包装盒背面贴着产品参数贴纸。

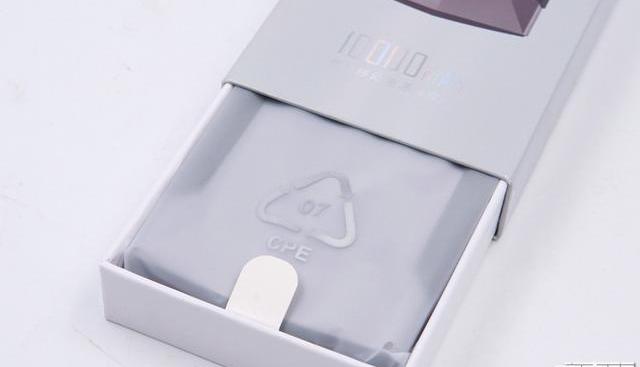

包装盒为抽拉式设计，设有一个提手方便将移动电源取出，移动电源则使用防尘袋包裹。

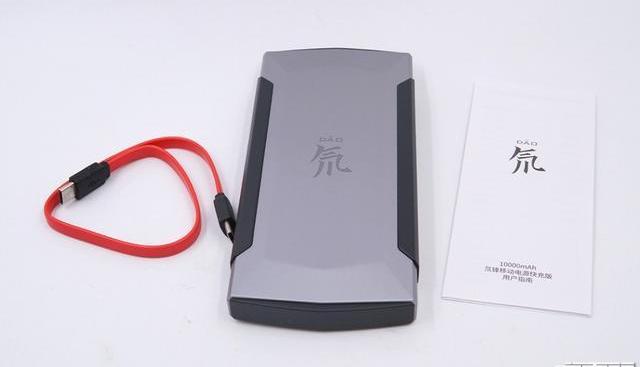

除了氘锋移动电源本体之外，还附赠了一根USB-CtoUSB-C短线，可以用来给移动电源充电，也可以用于输出给手机供电。

价值逾1.04亿美元BTC从未知钱包转移到未知钱包:金色财经报道，数据显示，今日15:21，4000 BTC (价值约104,004,357美元) 从未知钱包转移到未知钱包。[2023/9/1 13:11:44]

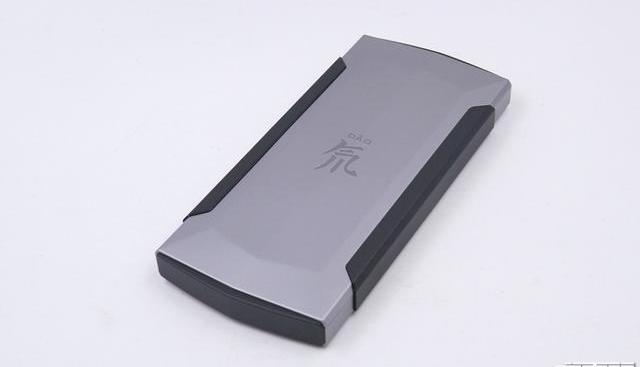

这款移动电源的外壳形状较常规移动电源而言更复杂，采用多个略微倾斜的平面组成，其主体部分为银灰色，正面居中丝印着一个大大的“DAO氘”，四个侧面均镶嵌了黑色边框。

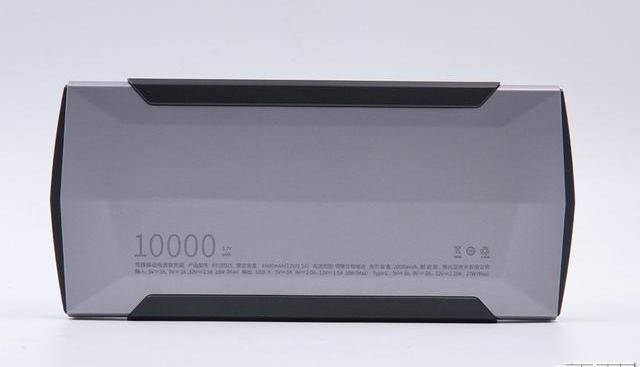

移动电源背面外观和正面基本一致，并印着详细的参数信息，移动电源容量为10000mAh，名称：氘锋移动电源快充版，产品型号；PB1002S，制造商：努比亚技术有限公司，输入：5V/3A、9V/2A、12V/1.5A；USB-A输出：5V/3A、9V/2A、12V/1.5A；USB-C输出：5V/3A、9V/3A、12V/2.25A，最大输出功率为27W。

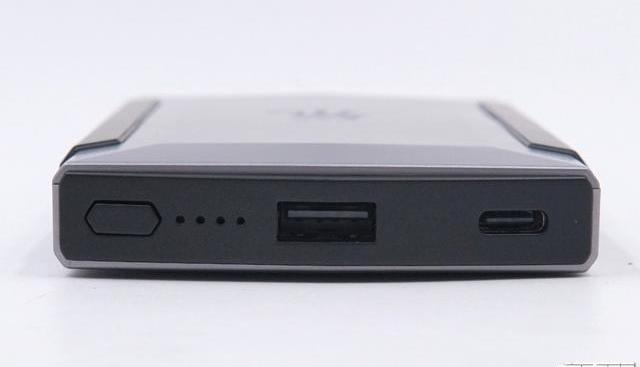

输出端USB-A口居中设计，两侧分别是电源按键、LED电量指示灯、和USB-C接口。

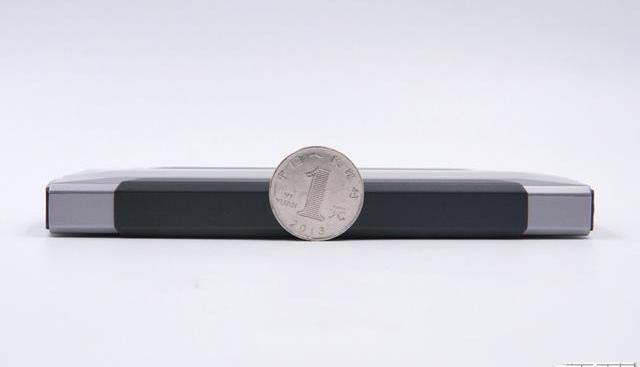

厚度相当于1元硬币的四分之三。

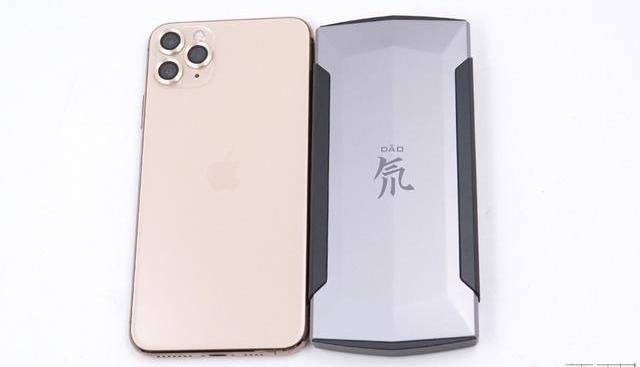

外形尺寸相比iPhone11ProMax略小。

央视推出全球首个元宇宙庙会:金色财经报道，中央广播电视总台数字文化艺术博物馆推出全球首个元宇宙庙会。在央博新春云庙会，用户的数字分身可互动体验多种新春民俗文化，与万人同屏共迎中国年。

此前消息，1月18日，中央广播电视总台数字文化艺术博物馆“央博”平台上线暨“央博新春云庙会”发布仪式在京举行。“央博”平台于1月21日(大年三十)正式上线，“新春云庙会”元宇宙体验活动也将同步推出。[2023/1/21 11:25:00]

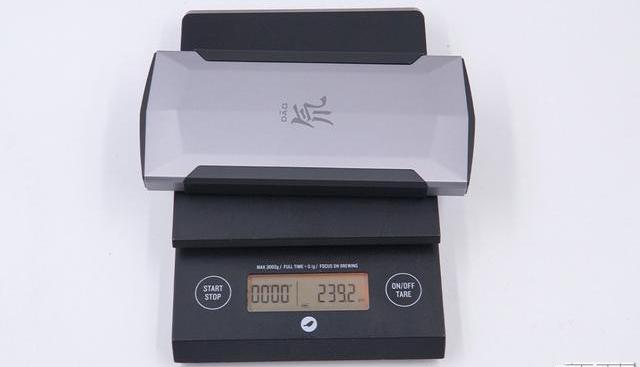

移动电源机身净重约为239g。

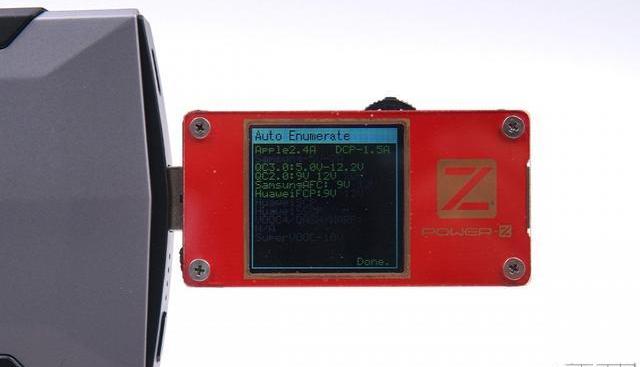

使用ChargerLABPOWER-ZKT001检测这款移动电源USB-A口的输出协议，显示支持APPLE2.4A、USBDCP、QC2.0、QC3.0、AFC、FCP等协议。

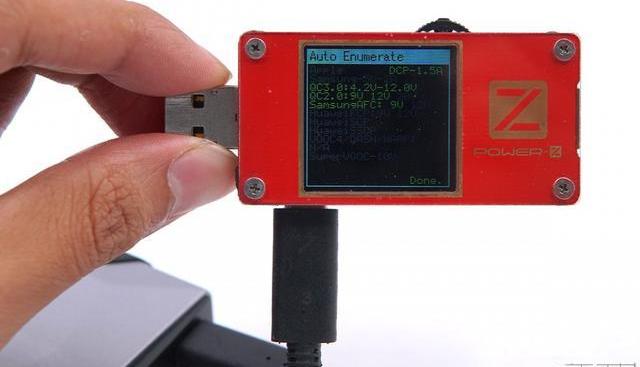

同样检测USB-C口的输出协议，显示支持USBDCP、QC2.0、QC3.0、AFC等协议。

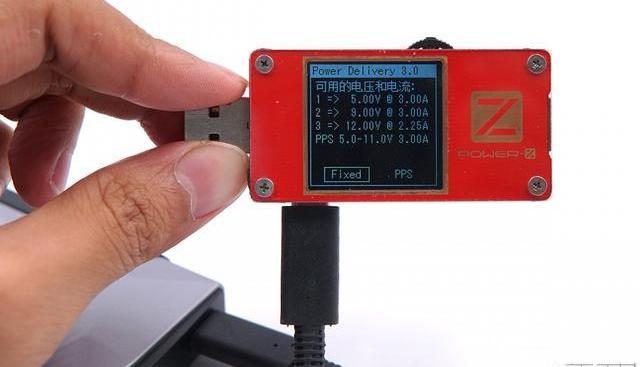

PDO报文显示，USB-C口还可支持USBPD3.0，PPS快充，并有5V/3A、9V/3A、12V/2.25A三个固定电压档位和5-11V3A输出，最大输出功率为27W。

二、红魔10000mAh氘锋移动电源快充版拆解

ApeCoin DAO关于建立社区交易市场的提案获得通过:9月22日消息，据相关页面信息，ApeCoin DAO关于建立社区交易市场的提案获得通过。提案建议ApeCoin DAO建立社区优先的交易市场，市场采取订单簿模式并带有聚合功能。对于使用APE进行的交易，买卖双方无需额外交易费用，对于使用ETH挂单的用户将收取一定的交易费。交易费收入将交由社区多签钱包管理。

此前报道，ApeCoin DAO社区否决了由Magic Eden为ApeCoin持有者构建NFT市场的提案。[2022/9/22 7:13:56]

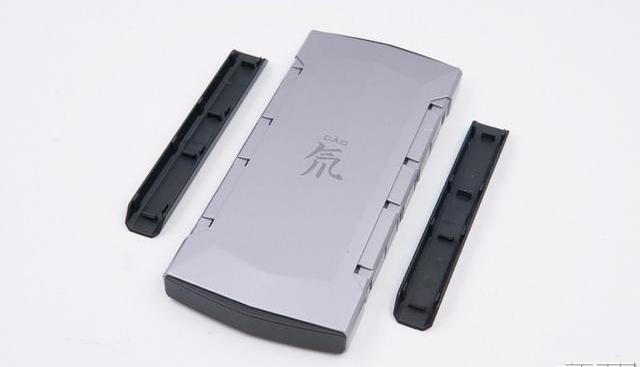

首先拆除移动电源两侧的边框，边框为卡扣装配，拆解比较容易。

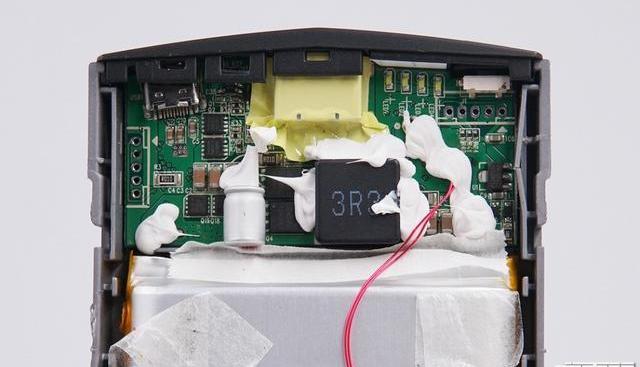

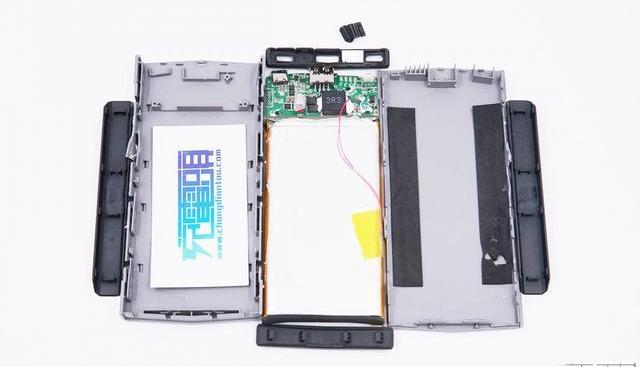

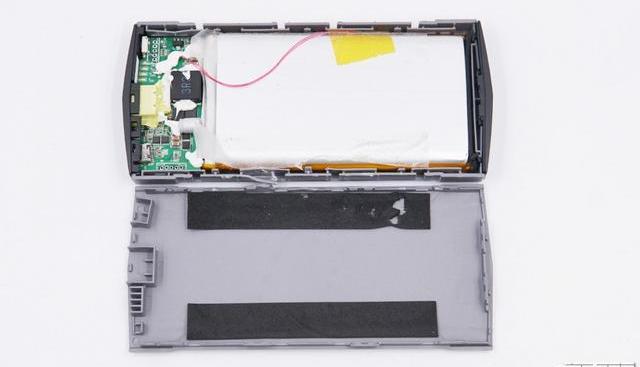

随后将主体部分的外壳拆开，外壳内壁贴有两条减震海绵，使用了一块聚合物锂离子电芯，PCB板上多处有打胶处理。

PCB上的电感、电容、PCB板固定螺钉的位置均有注胶加固，USB-A接口使用黄色马拉胶带包裹，防止异物灰尘进入移动电源内部。

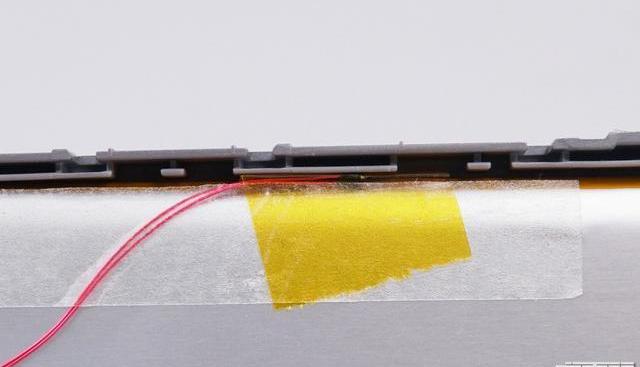

一颗热敏电阻紧贴电芯，实时检测电芯温度。

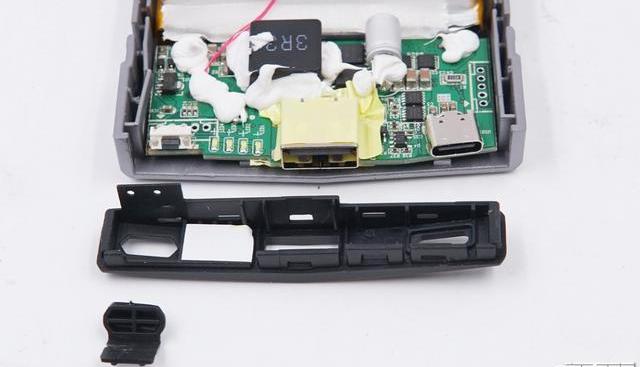

拆下输出端的黑色边框。

比特币与标普500指数之间的90天相关性回升至0.59:金色财经报道，根据TradingView的数据，比特币与标准普尔500指数之间的90天相关性回升至0.59，这意味着比特币与传统股票之间的联系，尤其是科技股，再次变得更加紧密。

相关性高于0.5被认为强度中等，高于0.7代表相关性非常强，0.3和-0.3之间代表较弱的相关性。此前6月中旬的抛售导致高风险资产价格暴跌期间，在投资环境恶化的情况下，比特币与标普500指数的相关性达到0.9，但该值随后稳步下降，在9月5日跌至0.44。[2022/9/10 13:20:29]

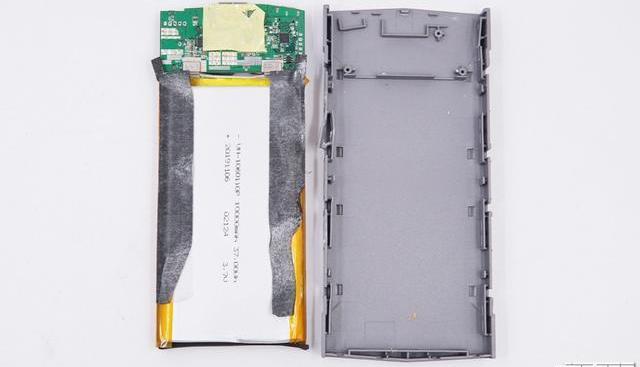

卸掉螺钉，将PCB板与外壳分离。

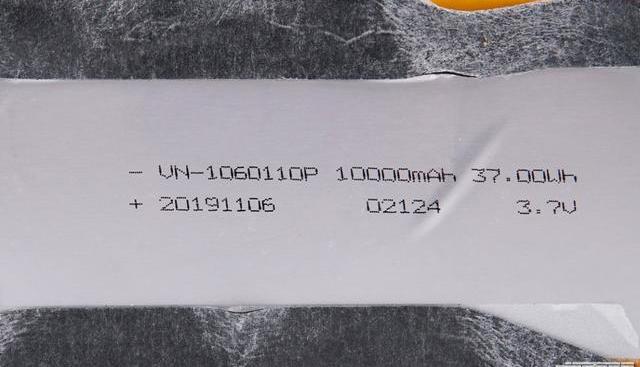

电芯部分为单片聚合物锂离子电芯，单片容量为10000mAh，37Wh，生产日期为2019年11月6日，电芯厚10mm，宽60mm，长110mm。

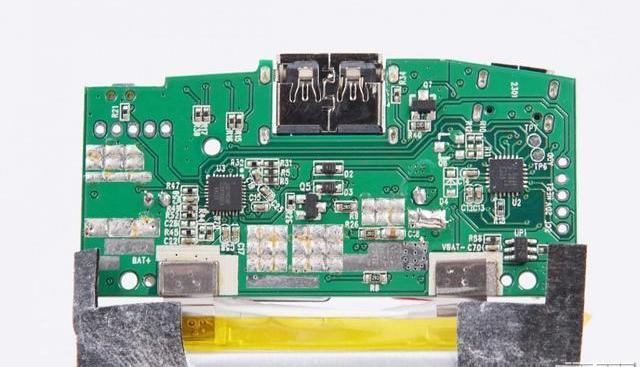

从PCB板背面可以看到，电芯通过两根镍带与PCB板焊接。PCB板上设有左侧为移动电源升降压控制器，右侧为USB-C接口双向快充的协议识别芯片，PCB背面有大面积露铜，增加散热。

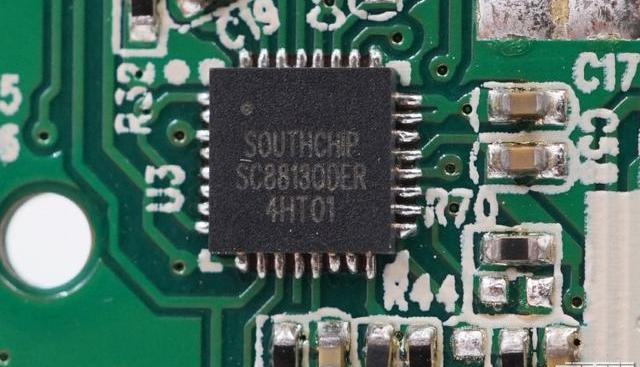

升降压控制器采用了上海南芯半导体的SC8813。这是一颗同步整流降压充电，同时支持反向升压输出的升降压控制器，IC接口数控调节输出电压与输出限流。可支持非常宽的输入电压，适用于1-4节的锂电池应用。

NFT一体化市场Matrix Market将上线Flow网络:6月27日消息，面向NFT创作者、收藏家和交易者的一体化市场Matrix Market即将上线Flow网络，将成为该网络上的第一个一体化市场。

据了解，Matrix Market由Matrix Labs团队开发，旨在为Flow社区提供一个平台实现所有功能的市场体验，包括收藏排名和统计、详细的活动跟踪、提供和接受报价的能力、NFT和NFT集合创建工具、多钱包支持等。Matrix Labs团队还推出元宇宙项目Matrix World，于2月份以5000万美元估值完成550万美元天使轮融资。[2022/6/27 1:34:38]

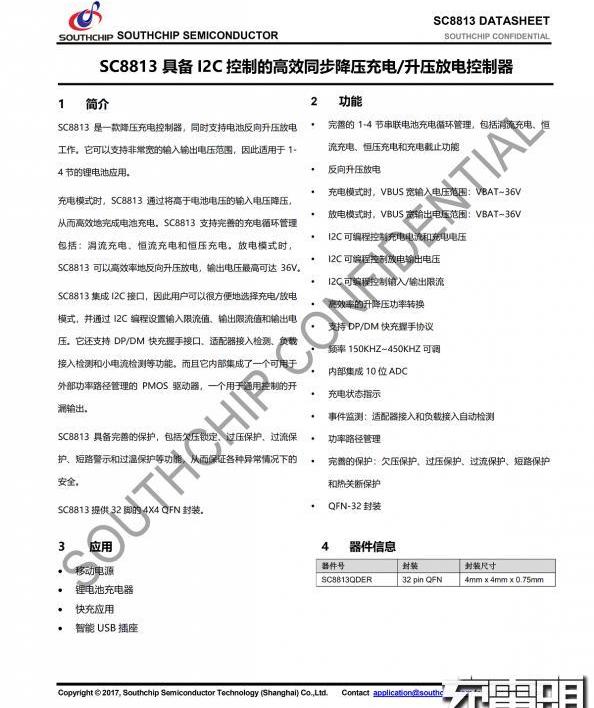

南芯SC8813详细规格资料。

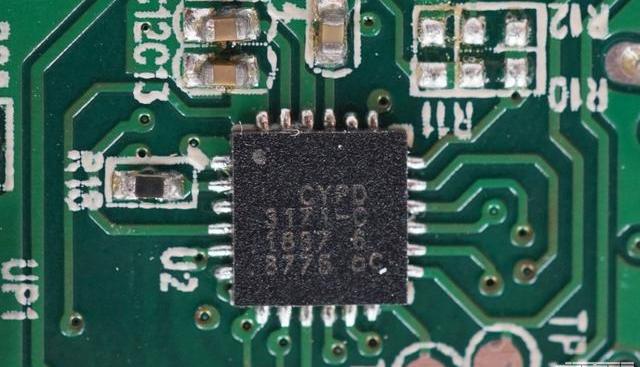

USBPD快充协议芯片，赛普拉斯CYPD3171。CYPD3171为赛普拉斯第三代产品CCG3PA，其内建ARMCortex-M0处理器，64KBFlash8KBSRAM，支持QC4.0、APPLE2.4A，AFC、BC1.2等充电协议。

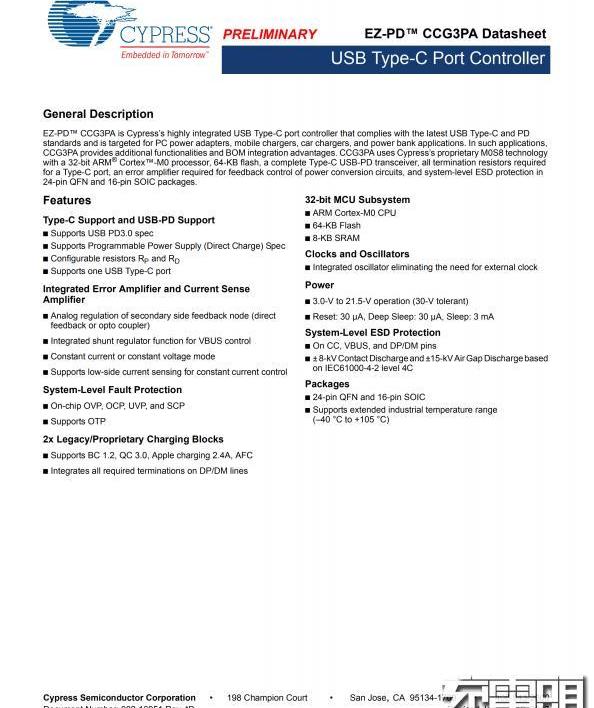

赛普拉斯CYPD3171规格资料。

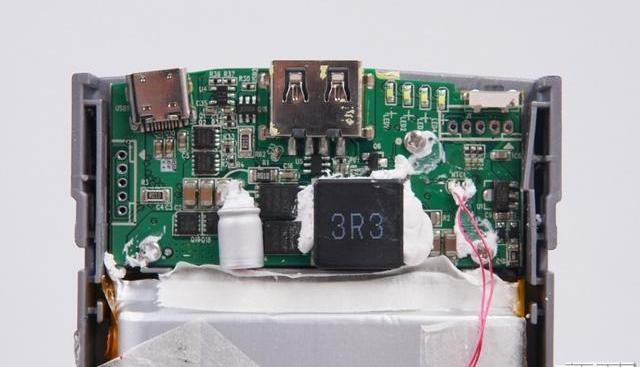

PCB板正面分布着接口、按键、指示灯、电容、电感、MOS、管等器件。

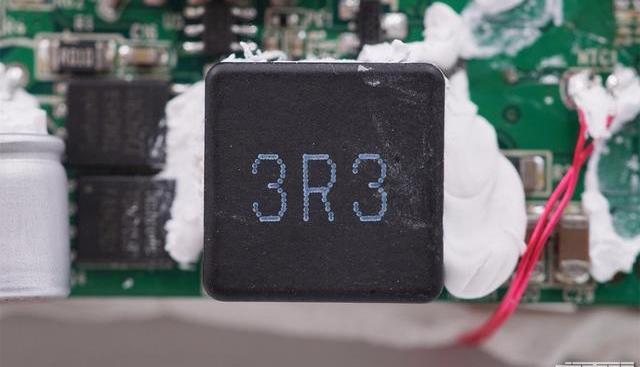

居中的是一颗3R3大电感，配合南芯SC8813进行输入降压和输出升压操作。

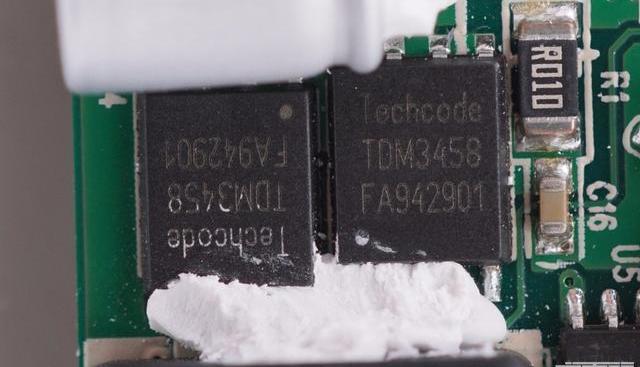

电感左侧为两颗贴片MOS管，由南芯SC8813控制，实现降压输入和升压输出。MOS为泰德TDM3458，耐压30V，采用DFN5x6封装。

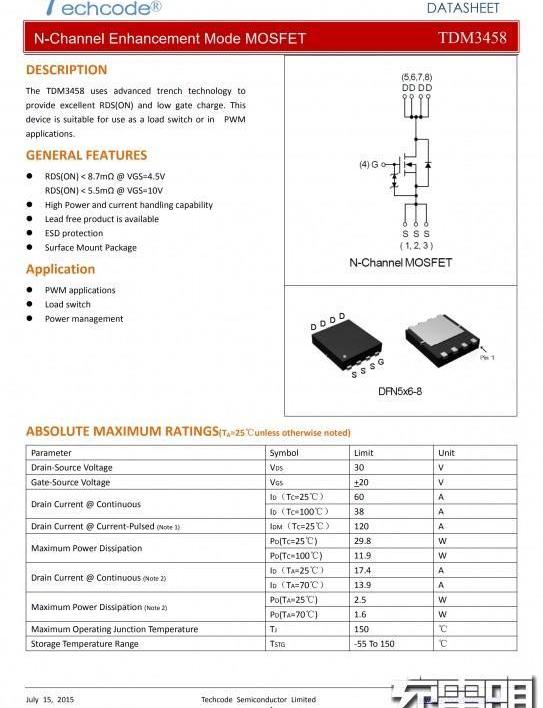

泰德TDM3458详细规格资料。

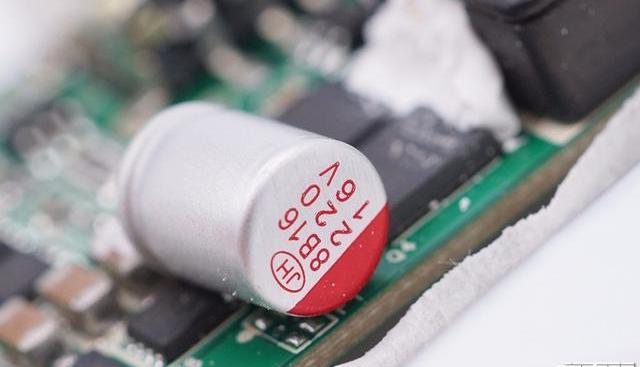

固态电容来自南通江海，规格16V220μF。采用卧置，降低PCBA的整体厚度。

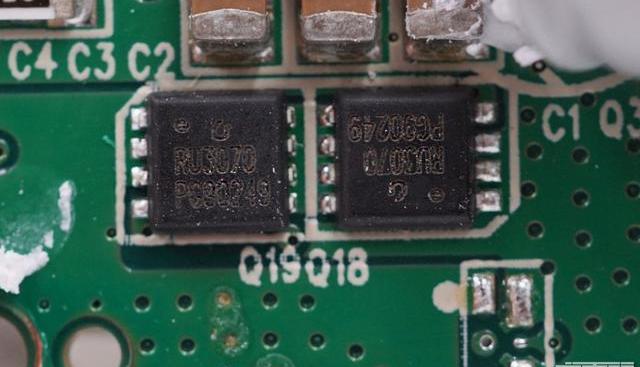

旁边是两颗锐骏半导体的MOS管，型号RU3070M2，用于锂电池电池保护。

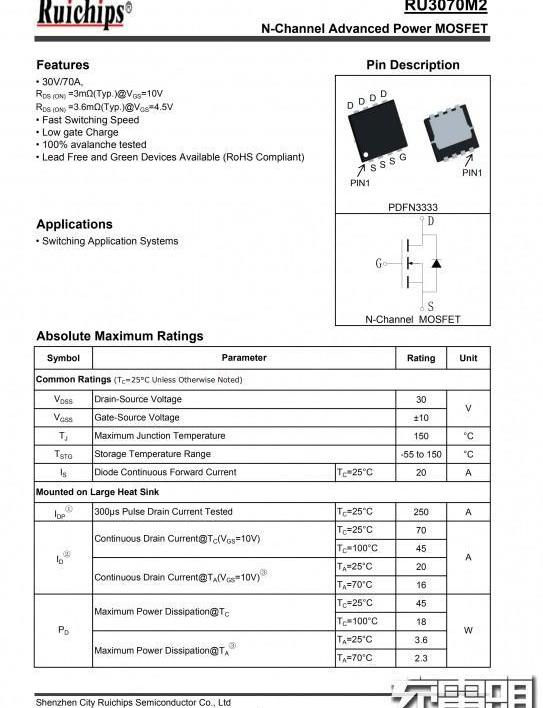

锐骏半导体RU3070M2详细规格资料。

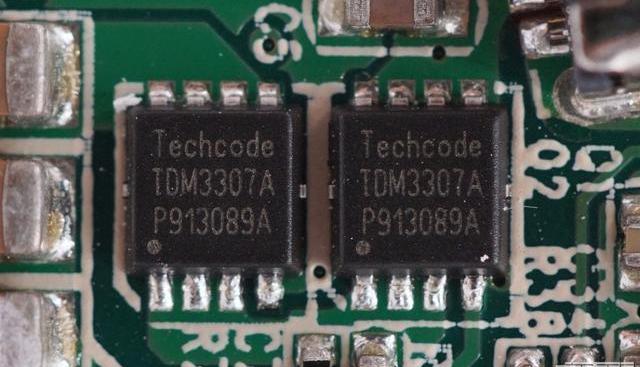

USB-C接口旁边还有两颗泰德的PMOS管，型号TDM3307A，作为Type-C接口的VBUS开关。采用两颗MOS，防止倒灌。

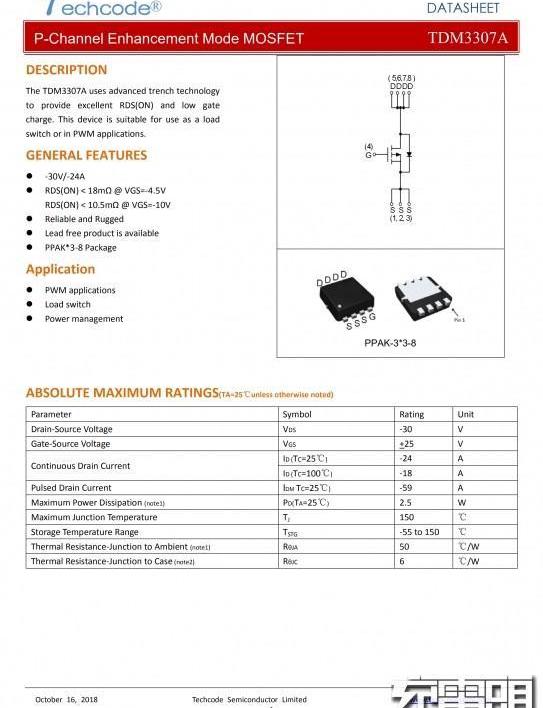

泰德TDM3307A详细规格资料。

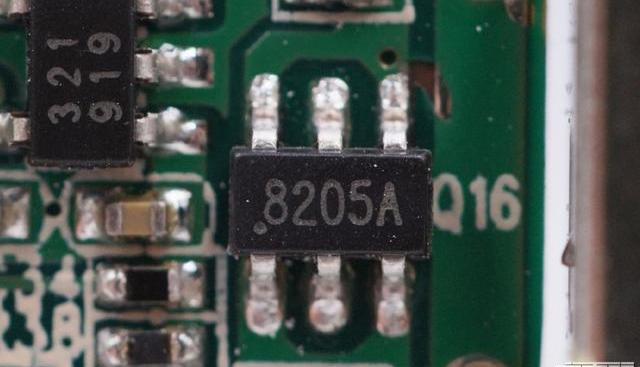

在USB-C接口和USB-A接口之间还有一颗8205MOS管和一颗丝印321822的芯片。

采用天钰的FP6601Q作为USB-A接口的输出快充识别芯片，天钰FP6601Q是一款快速充电协议芯片，支持高通QC3.0/2.0与华为FCP，通过监控USBD+/D-上的电压数据自动调整供电设备上的输出电压，互相握手识别后设备提升充电功率缩短充电时间。在本身就支持QC3.0，QC2.0和FCP的情况下，还能自动识别APPLE、三星、BC1.2协议。

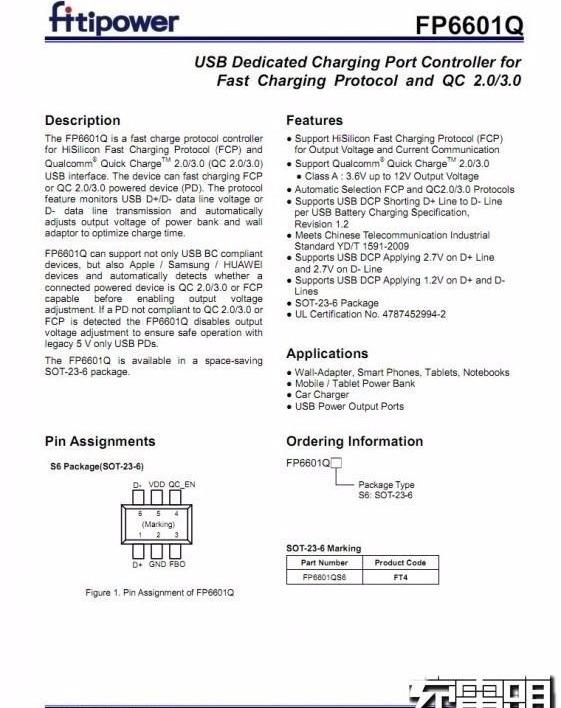

天钰FP6601Q详细规格资料。

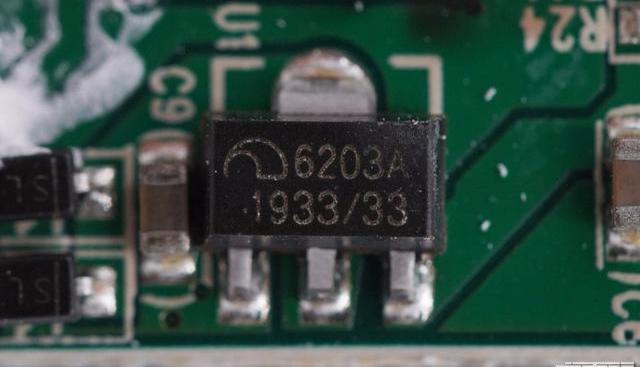

微盟电子提供的稳压管，型号ME6203，用于移动电源主控供电。

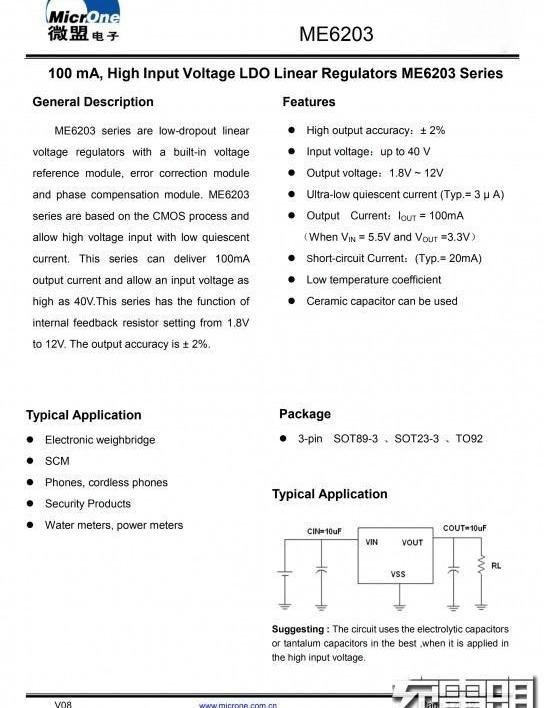

微盟ME6203规格资料。

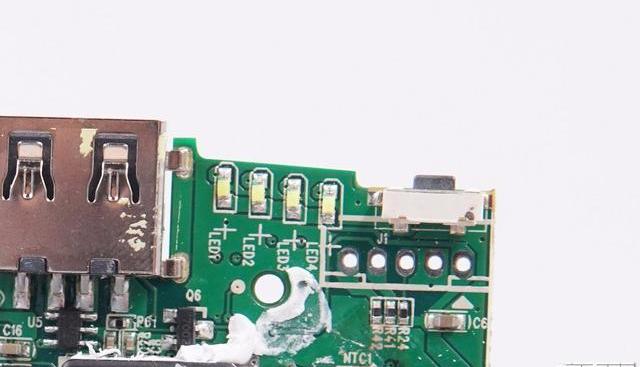

四颗电量指示灯和电源开关按键。

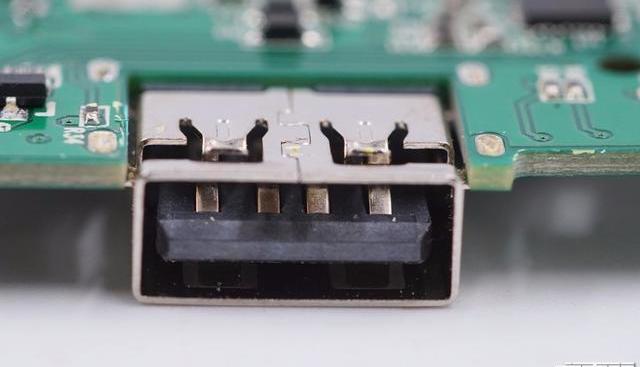

USB-A接口采用黑色胶芯，沉板焊接降低厚度。

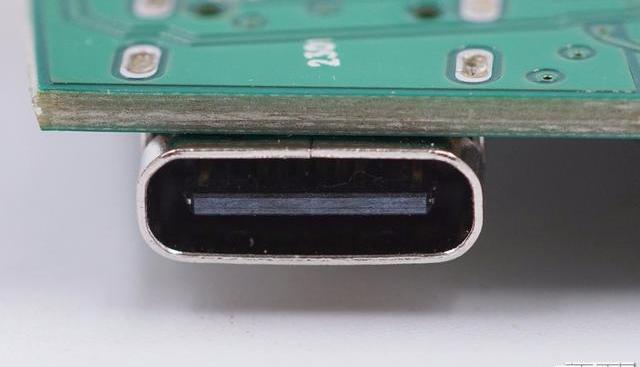

USB-C接口端面不露铜。

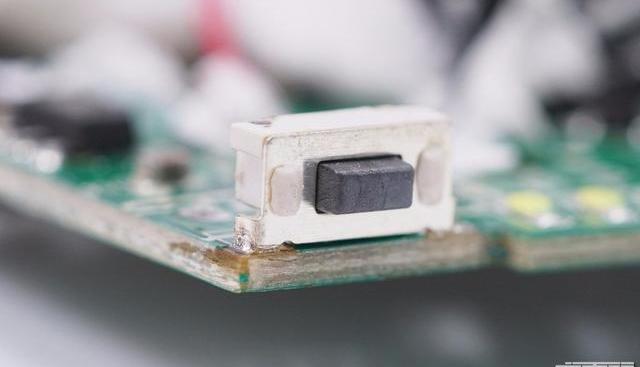

电源开关按键特写，贴片焊接。

移动电源全部拆解完毕。

充电头网拆解总结

红魔氘锋移动电源快充版具备10000mAh容量以及27WUSBPD快充输出，给红魔5G手机的充电速度虽不及原装55W快充充电器，但相比常规的18W充电器要快许多。并且配备1A1C两个输出接口，可以同时给两台设备供电，输出支持PD3.0、PPS、QC2.0、QC3.0、FCP、AFC、DCP等众多协议，实用性不错。

充电头网通过拆解了解到，这款移动电源内置一颗南芯的升降压控制芯片SC8813实现USB-C口的升降压控制和USB-A接口的升压输出，USB-C口采用赛普拉斯CYPD3171作为USB-C口的协议芯片，还兼顾移动电源整机控制电量显示等功能。USB-A口采用天钰FP6601Q作为协议识别，整体用料扎实，内部设计精简。同时，也正因为两个接口共用一路升降压方案，所以这款产品无法满足双口同时快充输出，也不支持边充边放功能。
