DDR:拆解报告：小度在家 智能屏 Air 带屏智能音箱

百度近年来深耕智能音频市场，从初期的DuerOS智能语音交互系统，到与众多合作品牌推出内置DuerOS的智能语音产品，再到目前已推出多款小度在家自有品牌的智能语音产品，在智能音箱市场已经分得了一杯羹。

经过我爱音频网长期对百度智能音箱产品的追踪研究，我们已经拆解分析了百度之前发售的7款智能语音音箱产品，以及小度在家智能屏X8带屏智能音箱，共8款智能音箱产品。

此次我爱音频网为大家拆解的是最新发布的小度在家智能屏Air，它的屏幕尺寸为5.45英寸，跟一部手机的屏幕尺寸相近，机身相对其他带屏音箱较小巧。小度在家智能屏Air支持视频通话、拨打固话，前置摄像头还能进行移动侦测抓拍；音箱内置语音助手，可以一句话播放多媒体平台的音视频资源。

此外，小度在家智能屏Air支持WiFi直连，内置蓝牙Mesh网关，可接入小度星球智能家居生态。下面就一起看看小度在家智能屏Air的详细拆解吧~

一、小度在家智能屏Air开箱

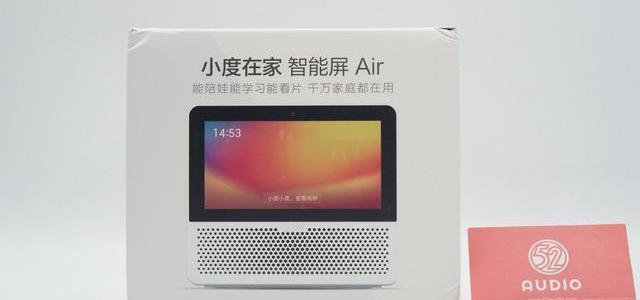

包装盒与此前相比又换了一个风格。正面是产品的渲染图，顶部写有产品名称“小度在家智能屏Air”，产品特色功能：能陪娃、能学习、能看片。

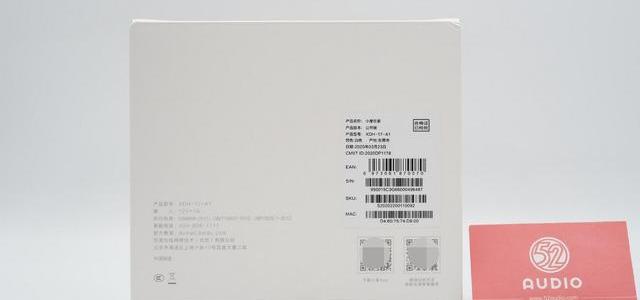

背面是一些产品基本信息和条码。

包装盒顶部是小度语音助手的功能介绍，包括：视频点播、音乐、视频通话、智能家居、儿童教育、播放百度网盘资源、看护助手、手势控制等。

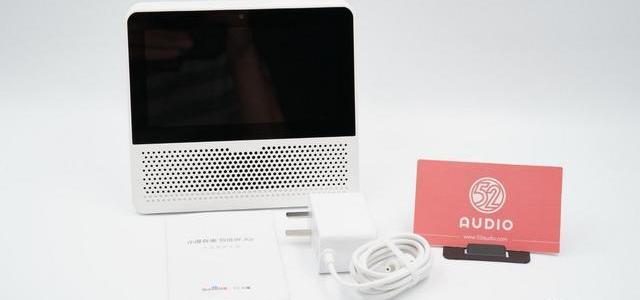

包装盒内物品，小度在家智能屏Air带屏智能音箱一台，电源适配器和产品使用手册。

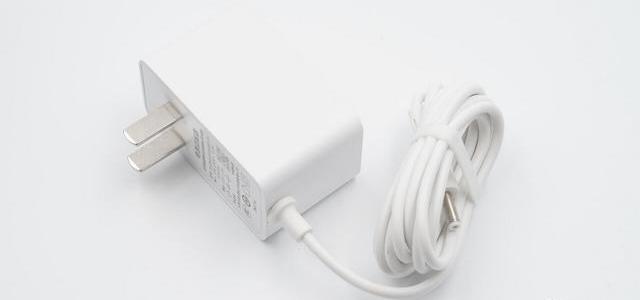

电源适配器与线缆为一体设计。

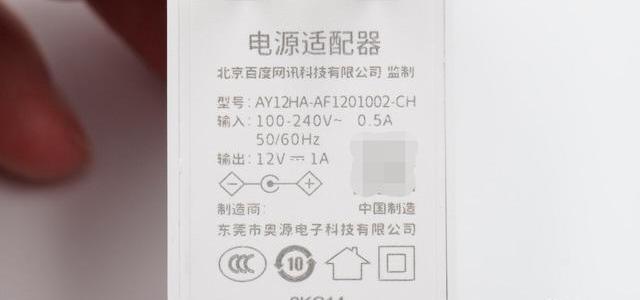

电源适配器型号：AY12HA-AF1201002-CH，输入100-240V~50/60Hz0.5A，输出：12V1A。制造商，东莞市奥源电子科技有限公司；北京百度网讯科技有限公司监制。

报告：加密货币和区块链行业Q2投资额为23.2亿美元，是2020年Q4以来新低:金色财经报道，Galaxy Research发布了2023年Q2加密货币和区块链风险投资报告。加密货币和区块链行业在2023年第二季度的投资额为23.2亿美元，创下了新的周期低点，也是2020年第四季度以来的最低水平。

2023年第二季度，美国公司筹集了所有加密货币风险投资资金的45%，其次是英国（7.7%）、新加坡（5.7%）和韩国（5.4%）。

加密货币或区块链风险投资交易的投前估值中位数降至1793万美元，为2022年第一季度以来的最低水平。

交易、交易所、投资和借贷初创公司在2023年第二季度筹集了最多的风险投资资金（4.73亿美元，占已部署资本的20%）。Web3、NFT、游戏、DAO和元宇宙初创公司筹集了第二多资金，达4.42亿美元，占2023年第二季度部署的所有风险投资的19%。[2023/7/15 10:55:58]

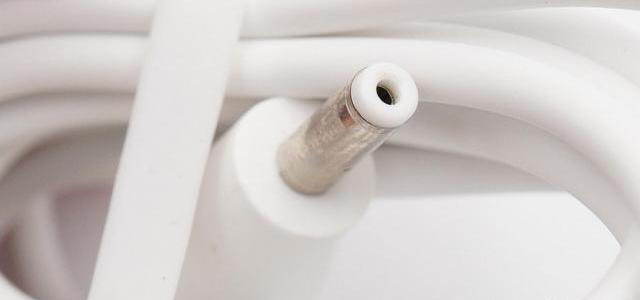

电源适配器采用DC圆口输出。

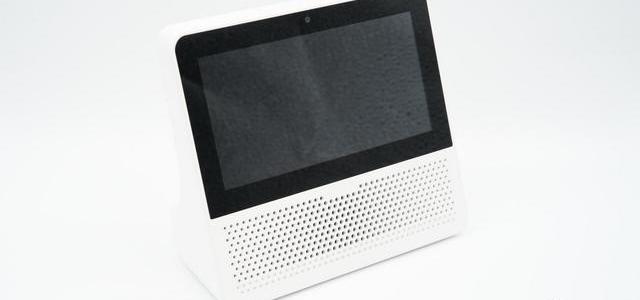

小度在家智能屏Air正面，顶部是屏幕区域，下面是扬声器的出音孔，外观比较简单直接。

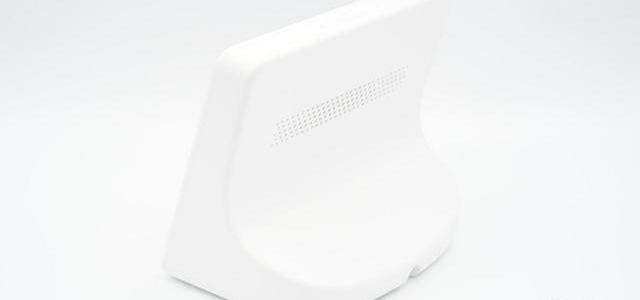

背面是白色的一体机身，上面有散热开孔。

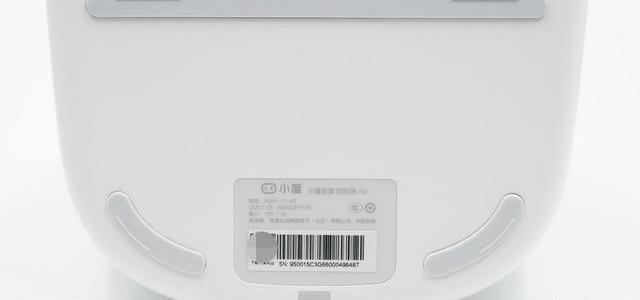

音箱底部有三条防滑胶条，沿曲线分布，标签上的信息有：小度在家智能屏Air，型号XDH-17-A1；输入12V1A；制造商，百度在线网络技术有限公司。

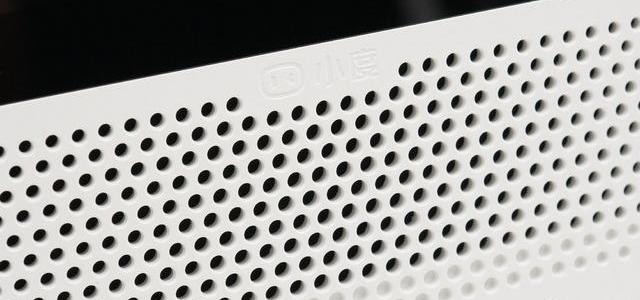

音箱正面出音孔上方，不太显眼的小度在家品牌Logo。

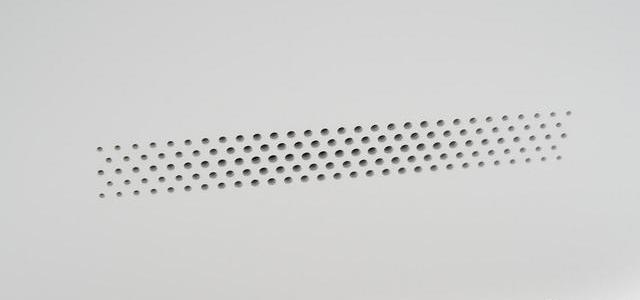

音箱背部的散热孔特写。

国际清算银行和英格兰银行成功测试了30多个CBDC 用例，包括离线支付:金色财经报道，根据周五发布的一份新报告，国际清算银行和英格兰银行的一项联合实验测试了连接货币当局和私营部门以促进零售数字货币支付的方法，该实验见证了国际清算银行伦敦创新中心和英格兰银行开发了33 种应用程序编程接口（API）功能，以测试30多个CBDC用例，包括线下支付。报告称，该实验测试了多种支付选项，例如通过与二维码、手机、智能卡等交互的在线、离线和店内支付。该项目还探索了小额支付的便利化。

英格兰银行目前正在就数字英镑进行咨询，并表示未来可能需要这种货币。该银行在其咨询中提出，它将为潜在的数字英镑托管集中式分类账和应用程序编程接口(API)。API将允许私营部门公司访问分类账并提供自动支付等服务。[2023/6/16 21:42:12]

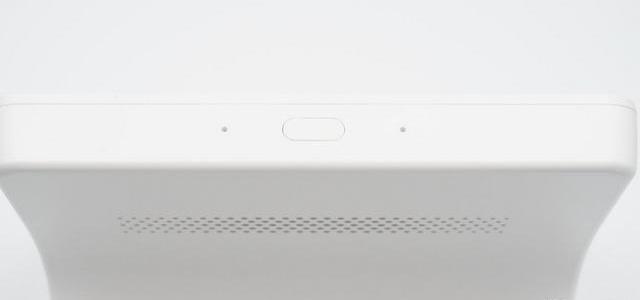

音箱顶部只有一个多功能按键，旁边是两个麦克风拾音孔，用来收集语音指令。

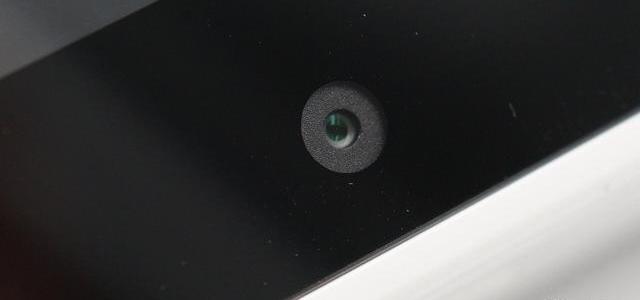

前置摄像头特写。

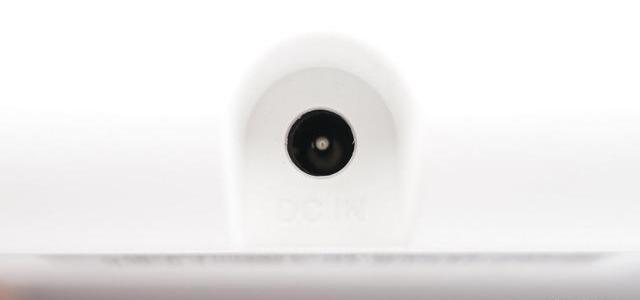

充电接口位于音箱背部的凹槽内。

二、小度在家智能屏Air拆解

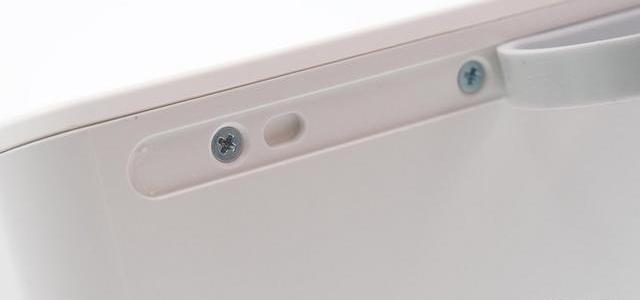

拆下音箱底部的防滑胶条，即可看到音箱正面盖板的固定螺丝。

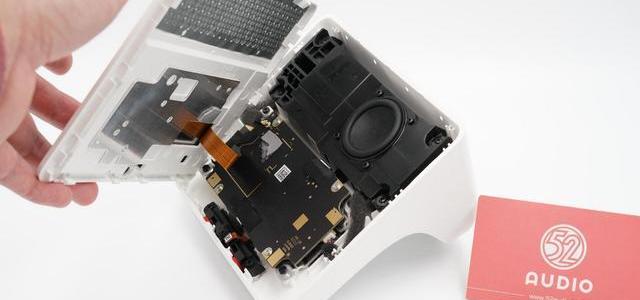

卸下音箱正面的固定螺丝，打开正面盖板，有一排线与显示屏模组相连。

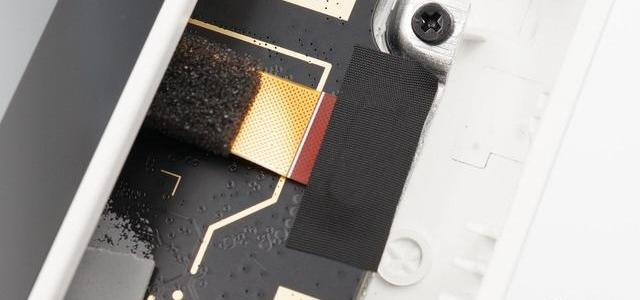

主板的排线座子上有一块黑色的防静电胶带粘贴固定。

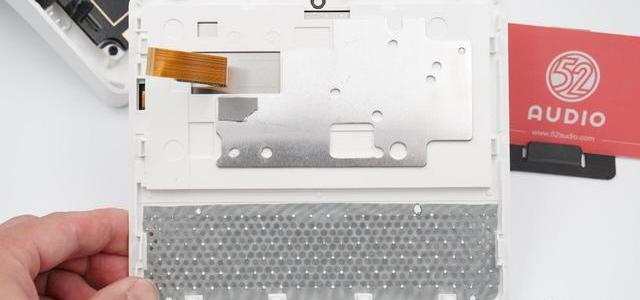

断开排线，取下外侧盖板，屏幕背面是一层铝合金散热板。

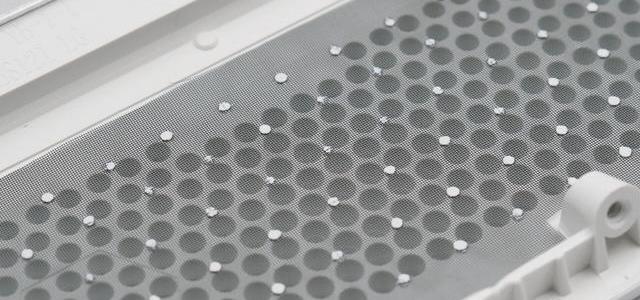

出音孔处的防尘网。

Evmos：已离任联创试图出售EVMOS，已与其沟通回收代币:5月20日消息，Cosmos 生态 EVM 兼容链 Evmos 发推称，了解到已离任的联合创始人一直试图在 Osmosis 上出售 50 万枚 EVMOS 代币，该地址持有 3400 万枚 EVMOS 并已质押 1150 万枚 EVMOS，该地址中代币的初始锁定期为一年，并分为四年线性释放。

Evmos 表示，该名联创对项目有实质性的贡献，离开是因为在一些问题上存在分歧。目前 Evmos 正在与之合作将代币转回 Evmos 基金会。[2023/5/20 15:15:44]

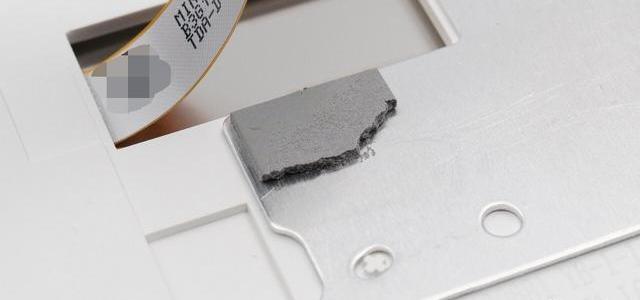

金属散热板上还有一块导热贴。

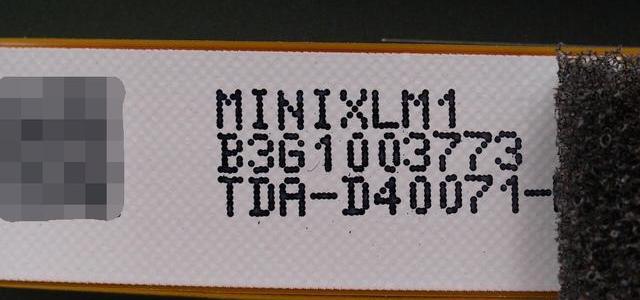

显示屏排线上的信息特写。

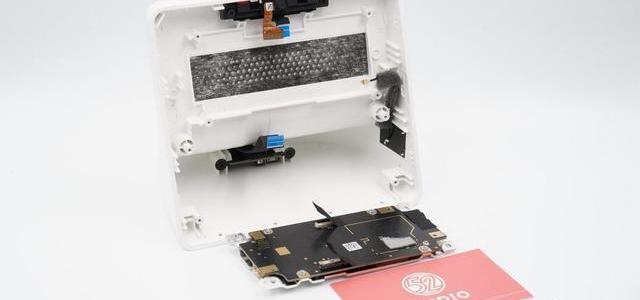

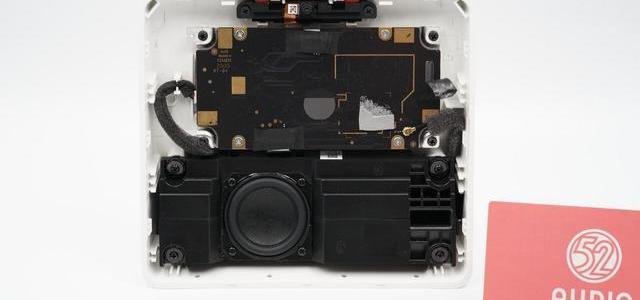

音箱内部结构一览，上面是主板，下面是扬声器结构，主板正反面都有铝合金散热板散热降温。

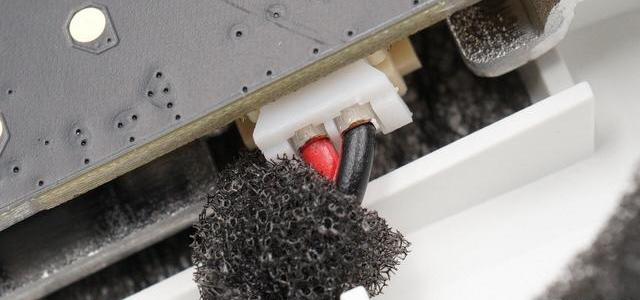

扬声器两根接线通过插接件与主板相连，导线外有泡棉包裹减少共振。

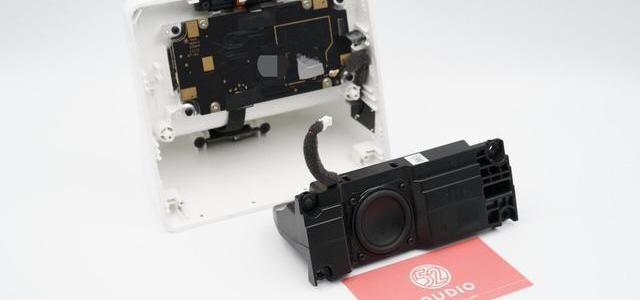

断开插座，取出扬声器结构。

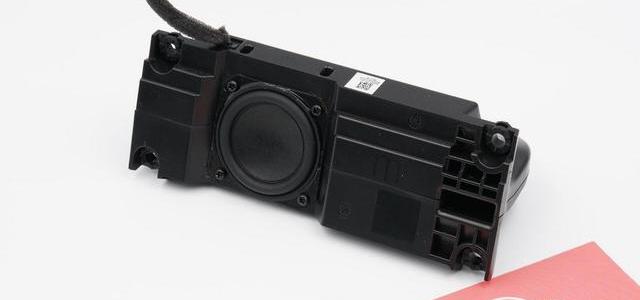

扬声器结构正面，有一个全频扬声器，官网标注功率为3W。

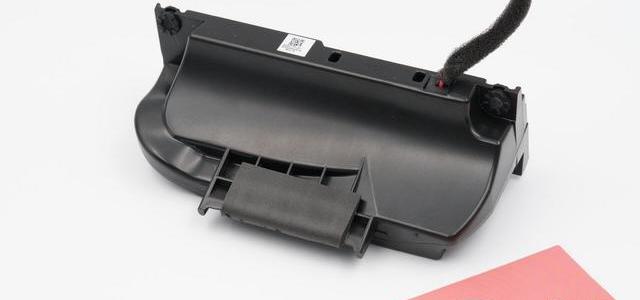

扬声器结构背面，可以看到音腔有一个低音倒相管的设计。

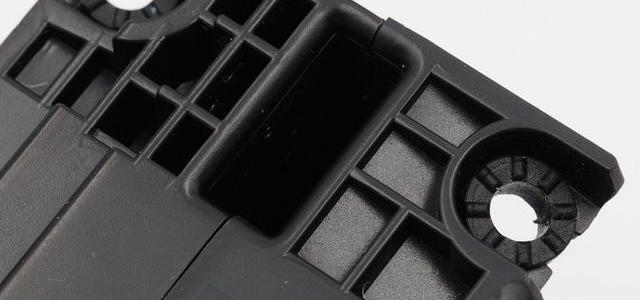

扬声器结构底部特写。

倒相孔特写，螺丝孔位都有缓震橡胶垫。

近7天有438.03枚BTC流出交易所钱包:金色财经报道，数据显示，近24小时有353.93枚BTC流出交易所钱包，近7天有438.03枚BTC流出交易所钱包，近30天有27,581.03枚BTC流出交易所钱包。截至发稿时，交易所钱包余额合计为1,887,867.8枚BTC。[2023/4/17 14:07:33]

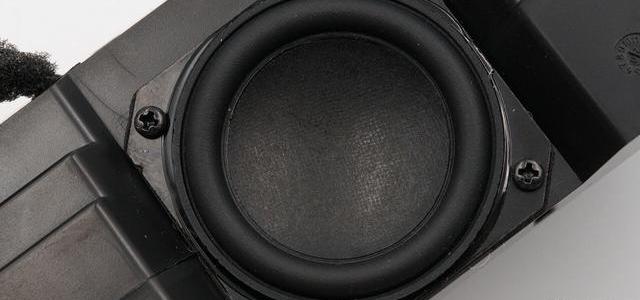

扬声器振膜特写，发声单元由四颗螺丝固定。

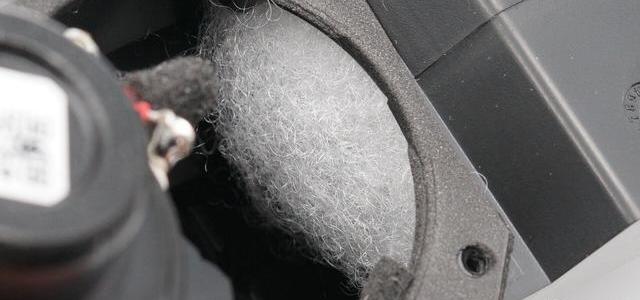

卸下螺丝，音腔内有吸音棉。

扬声器背面T铁上贴有一个二维码标签。

取出扬声器结构后的音箱内部布局。

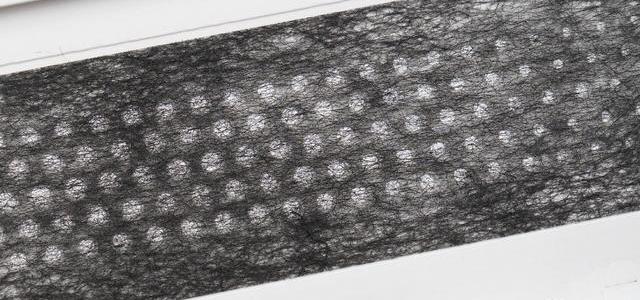

主板处的散热开孔和防尘网。

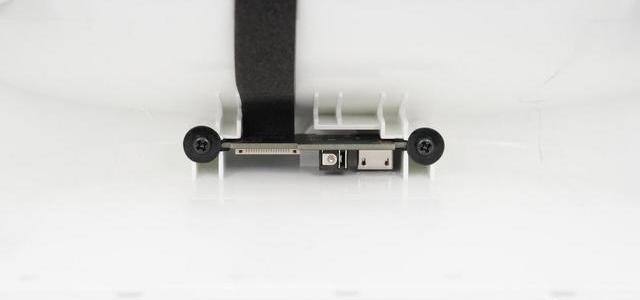

底部的充电小板，通过排线与主板相连。

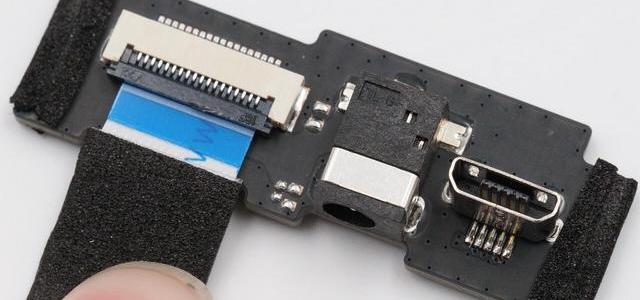

卸下螺丝，取出充电小板，正面从左至右依次是排线插座、DC充电接口、预留的Micro-USB调试接口。

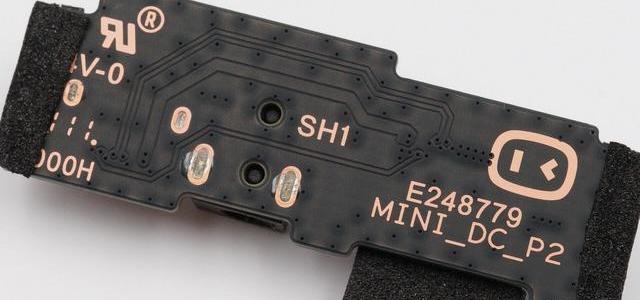

充电小板背面特写，右侧印有小度在家的Logo。

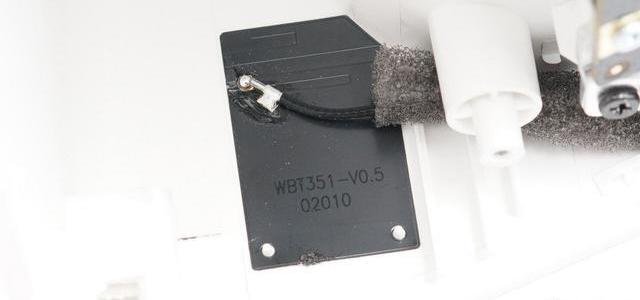

贴片式信号天线位于音箱一侧。

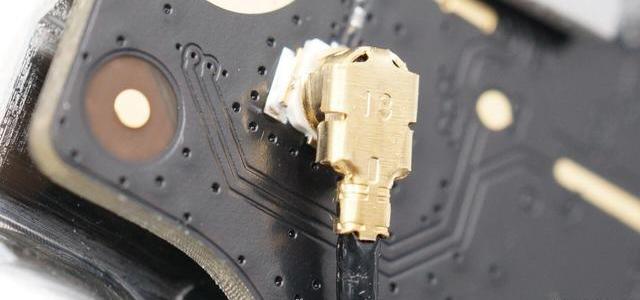

天线与主板连接的同轴插座。

美联储明年2月加息25个基点的概率为69.2%:1月3日消息，据CME“美联储观察”：美联储明年2月加息25个基点至4.50%-4.75%区间的概率为69.2%，加息50个基点的概率为30.8%；到明年3月累计加息25个基点的概率为14.0%，累计加息50个基点的概率为61.4%，累计加息75个基点的概率为24.5%。[2023/1/3 22:21:40]

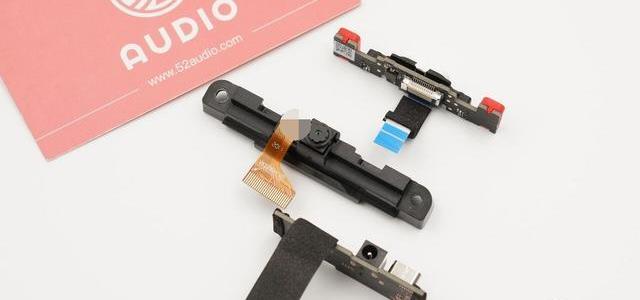

音箱顶部控制区域的模组和摄像头模组。

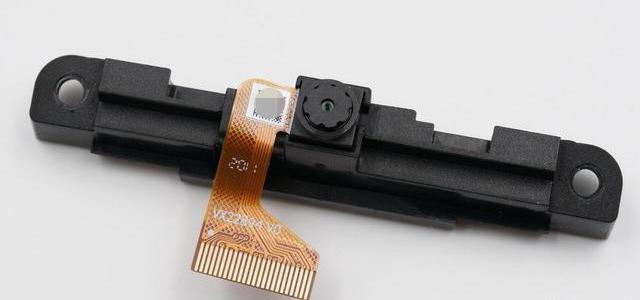

摄像头模组，摄像头通过排线与主板相连。

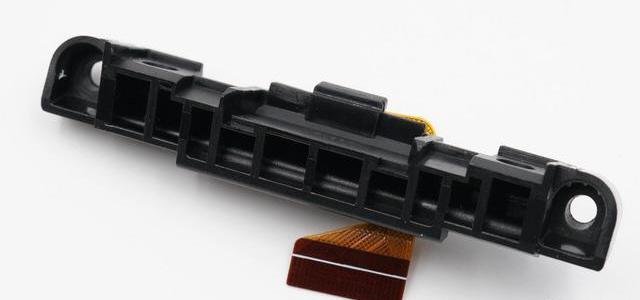

摄像头所在的塑料支架。

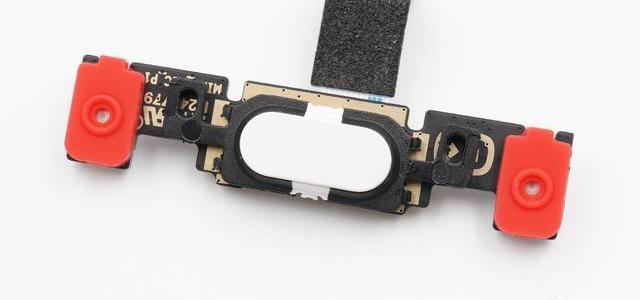

顶部控制按键所在的小板，正面可以看到两侧的麦克风上都有红色的硅胶保护罩。

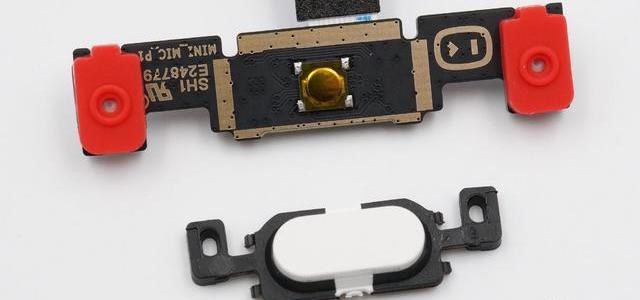

取下微动按键的硅胶保护壳。

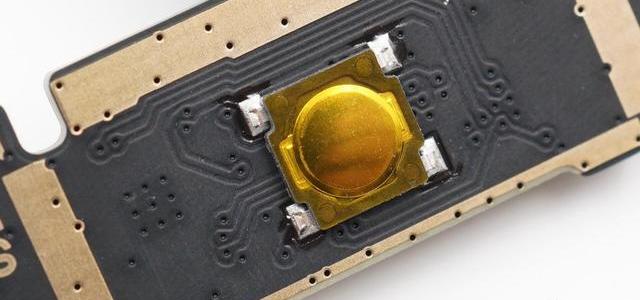

功能按键特写，贴片焊接。

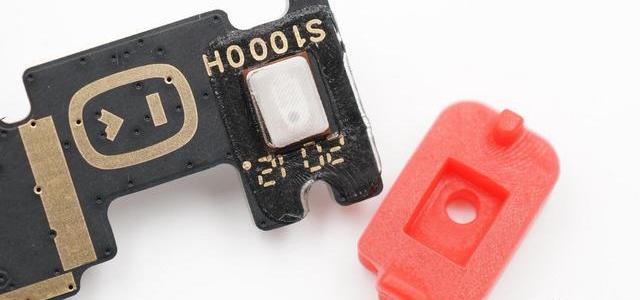

取下麦克风的硅胶保护罩。

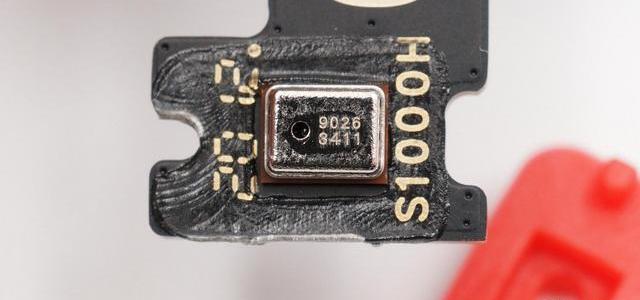

镭雕90263411的MEMS硅麦。

小板背面，一侧贴有二维码信息。

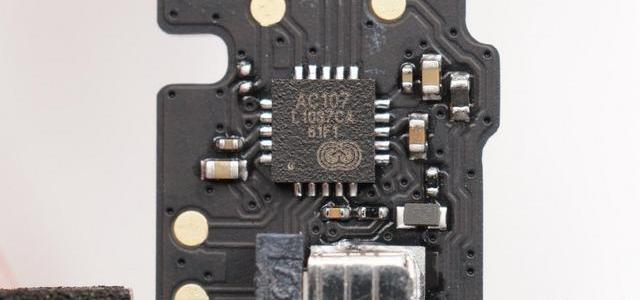

X-Powers芯智汇AC107是具有I2S/TDM输出转换的高度集成的2通道ADC。它专为语音捕获和识别应用平台中的多麦克风阵列而设计，支持的采样率：8kHz96kHz。

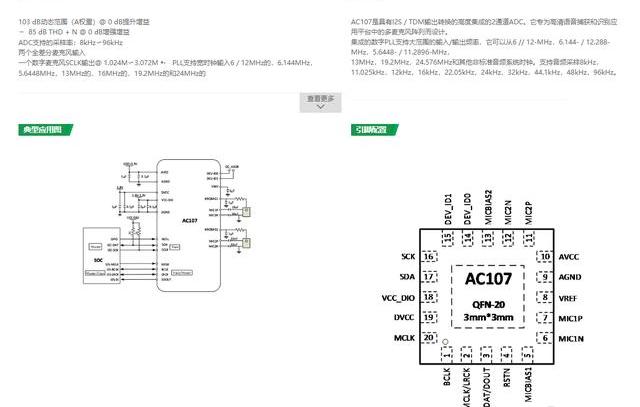

X-Powers芯智汇AC107资料图。

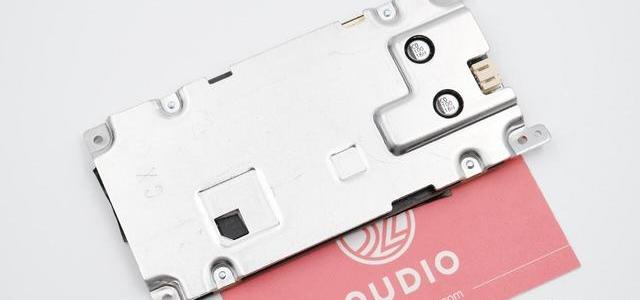

最后来看一下音箱的主板电路，主板通过四颗螺丝固定在一块金属散热板上，电路主要集中在另一侧。

主板结构正面特写，左侧主控芯片凹槽对应音箱盖板内侧的导热贴，金属散热板右侧还对应电容和芯片做了开孔和冲压凹陷设计。

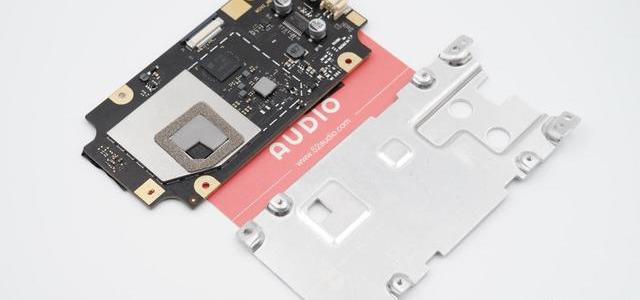

卸下螺丝，取下金属散热盖板。

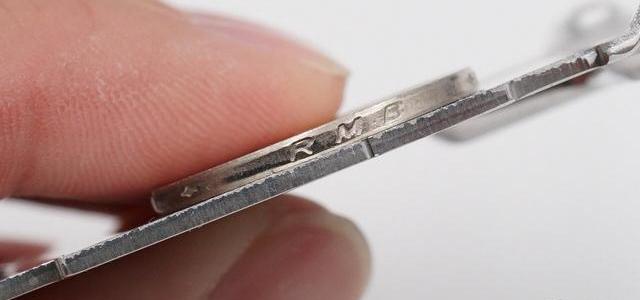

铝合金散热板与一元硬币厚度相当。

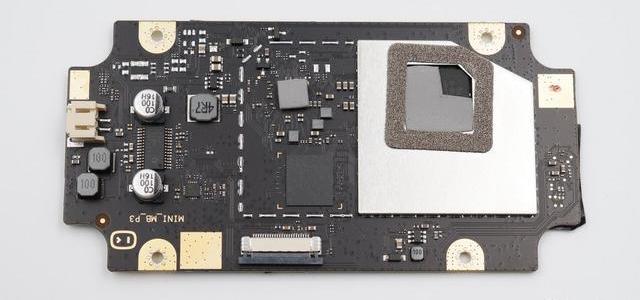

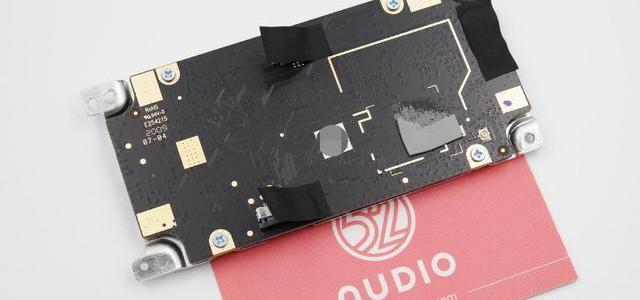

音箱主板电路特写，右侧有一面积较大的金属屏蔽罩。

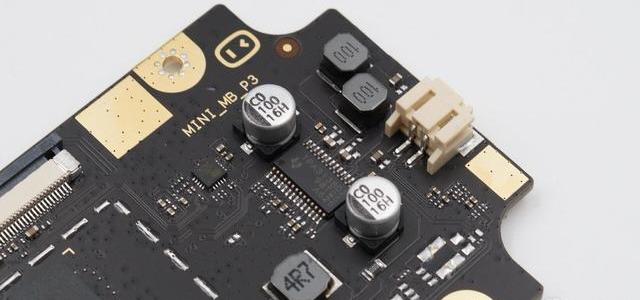

主板左半部分是音箱的功放电路。

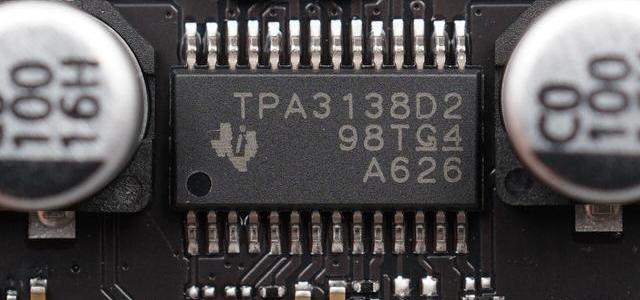

TI德州仪器的TPA3138D2，D类立体声音频放大器，支持无电感器运行，支持3.5V至14.4V宽电压工作范围，1SPW模式下空闲电流仅为20mA，适用于便携式应用，这款产品采用单声道输出。

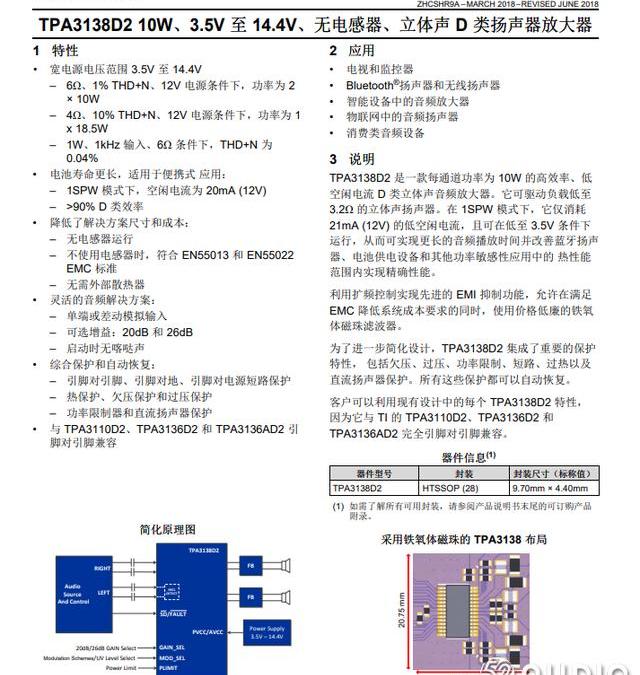

TI德州仪器TPA3138D2详细资料。

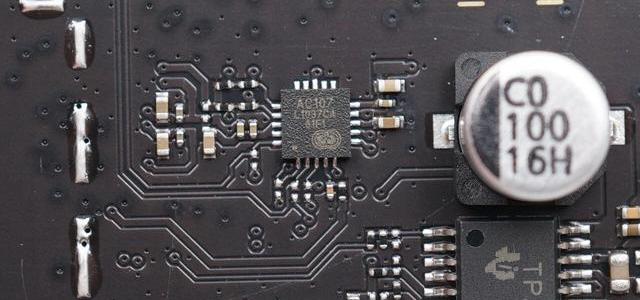

主板上还有一颗芯智汇的AC107ADC转换器。

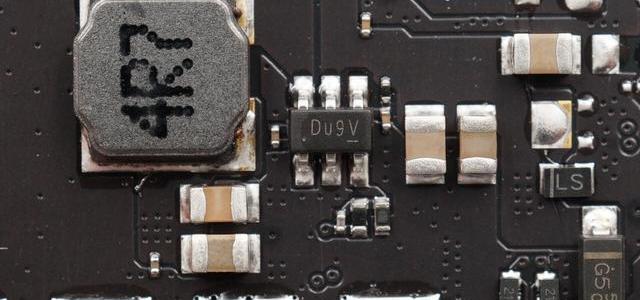

钰泰ETA8113同步整流降压IC，18V输入，输出电流最大3A，用于输入降压为其他设备供电。

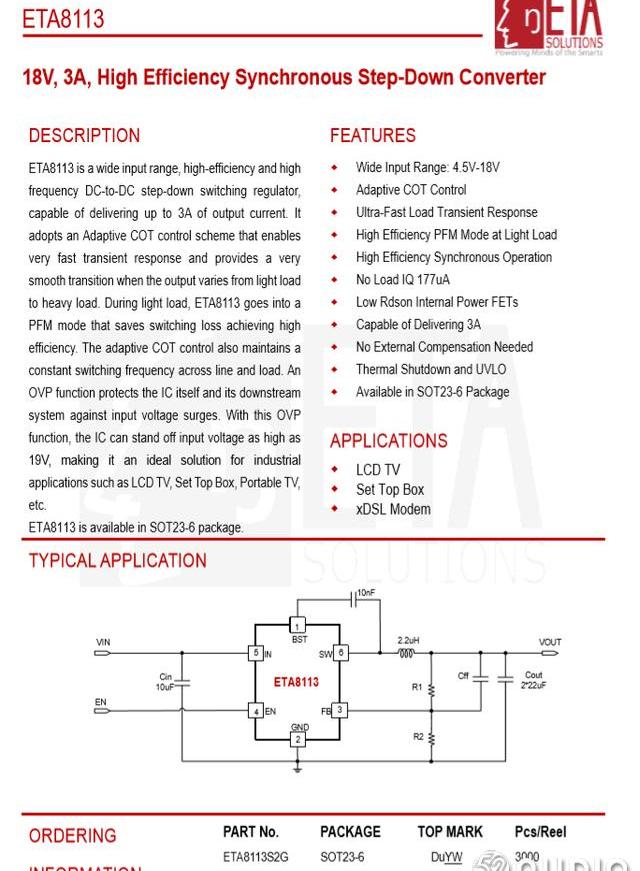

钰泰ETA8113详细资料。

矽力杰SY7200A，LED背光驱动IC，升压用于屏幕背光驱动及亮度调节，位于金属屏蔽罩附近。

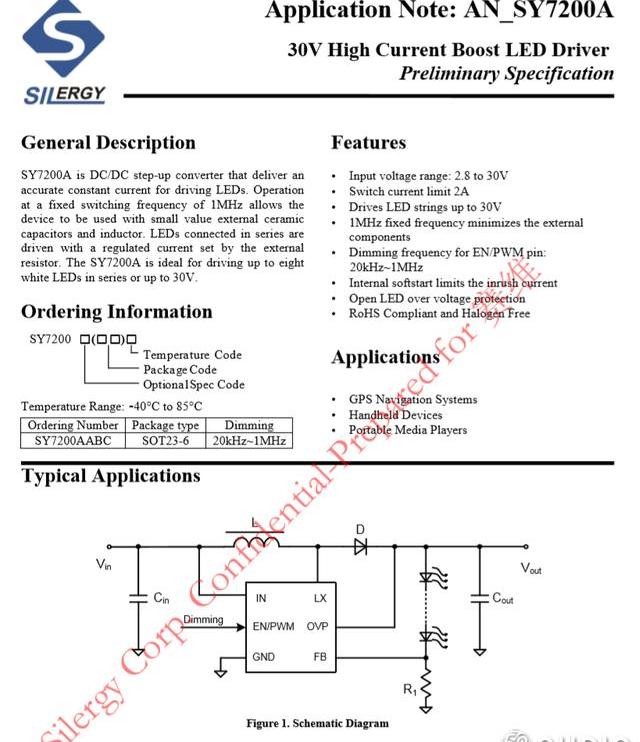

矽力杰SY7200A详细资料。

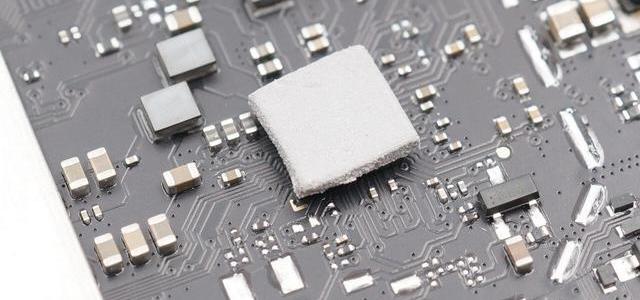

主板上PMIC上有导热贴。

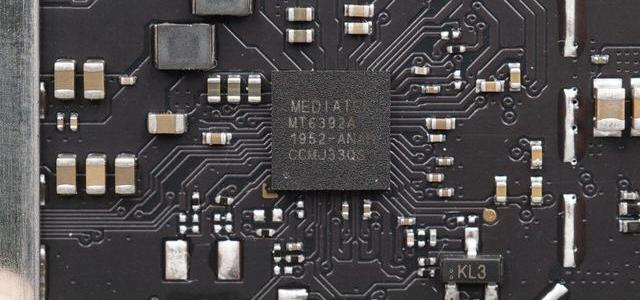

取下导热贴，是来自MTK联发科的MT6392A电源管理芯片，与MTK处理器为套片，为SoC和RAM、EMMC芯片供电。

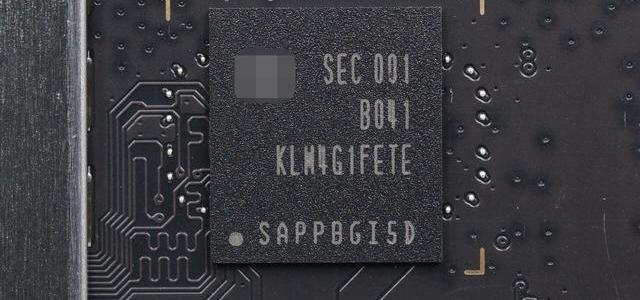

电源管理芯片附近的Samsung三星KLM4G1FETE-B041、eMMC5.1、4GB闪存，用于存储固件和安装应用程序。

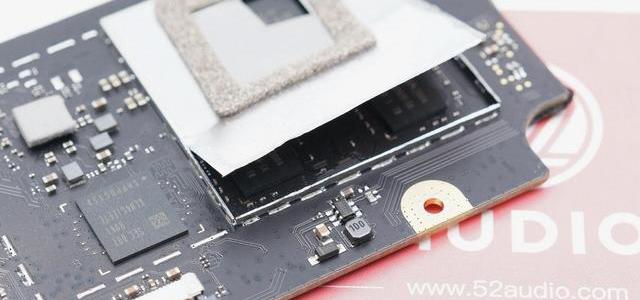

下面拆开主板上的金属屏蔽罩，看看里面有什么IC。

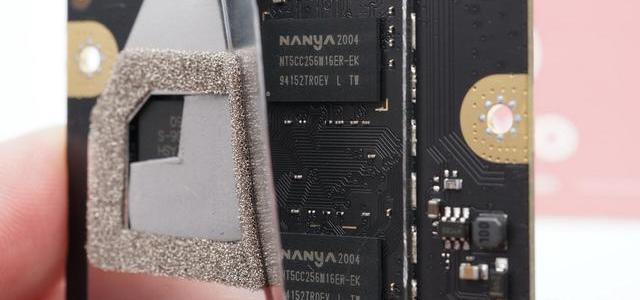

两颗Nanya南亚NT5CC256M16ER-EKDDR3LSDRAM4Gbit内存芯片，共有两颗，组成1GB内存容量。

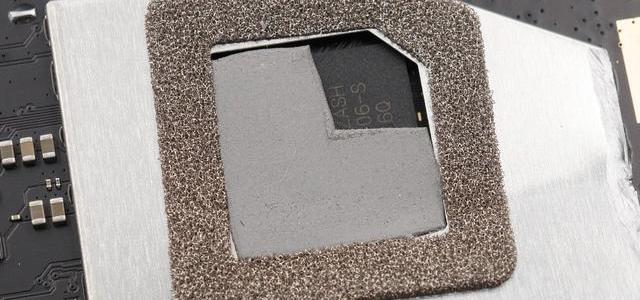

主控芯片是裸露在外的，上面有导热贴，屏蔽罩上有一圈金属化导电海绵，最外侧的金属盖板上还有一块导热贴。

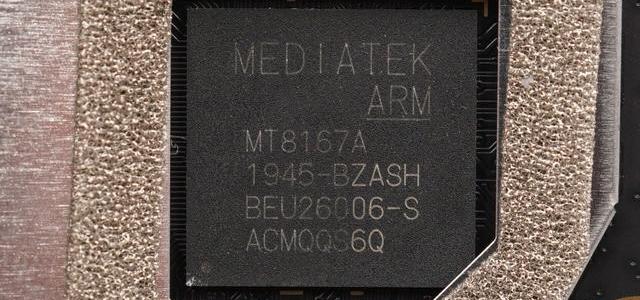

主控芯片为MTK联发科MT8167A，是一个高度集成的移动计算平台，内置四核Cortex-A35核心，支持DDR3/LPDDR3DDR4内存，集成PowerVRGE8300，最大输出分辨率为1920×1200，内置WLAN和蓝牙两种无线连接模块，WiFi支持2.4G和5G，最大支持8MP摄像头，可进行1280×720@30FPS录制。

其图形通过3D图形加速增强，还包括多标准视频加速器和高级音频子系统，以提供先进的多媒体应用和服务，如流式音频和视频，多种解码器和编码器，如HEVC，H.264和MPEG4.音频支持包括和弦铃声和高级音频功能，如回声消除，免提扬声器操作和噪音消除。

据我爱音频网拆解了解到，Huawei华为、baidu百度、JD京东、Mi小米、TmallGenie天猫精灵、Tencent腾讯、Honor荣耀、Mobvoi出门问问、GGMM古古美美等品牌均有大量采用MTK联发科解决方案。

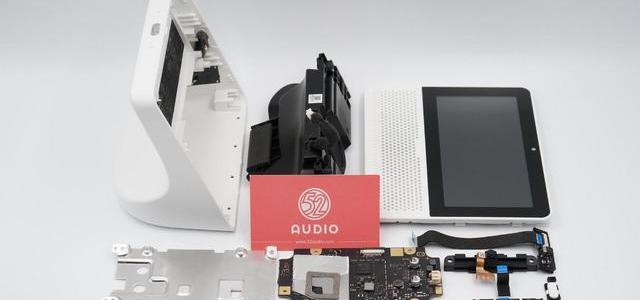

拆解全家福。

我爱音频网总结

小度在家智能屏Air的外观设计延续了智能屏系列的特点，正面是屏幕+扬声器，背面采用一体外壳。因为是入门级的产品，外观上没有智能屏X8精致，不过两者都是比较简洁的风格。

小度在家智能屏Air采用了一块5.45英寸的触摸屏，支持多点触控，分辨率为960*480；扬声器为一个3W的全频扬声器，音腔有低音倒相孔设计，增强低音效果；音箱顶部有两个麦克风用于拾音。

小度在家智能屏Air主控芯片为MTK联发科MT8167A，内置WLAN和蓝牙两种无线连接模块，支持2.4GWiFi和蓝牙网关，用于联网和控制智能家居；内置1GB+4GB内存，可以保证日常运行的流畅性。

综合来看，小度在家智能屏Air与智能屏X8相比，主要是在屏幕尺寸、内存、麦克风数量、WiFi频段、音频放大器和内存的供应商等方面进行了区分，对于实际使用的影响主要还是体现在屏幕大小上，是一款不错的入门级带屏智能音箱。
